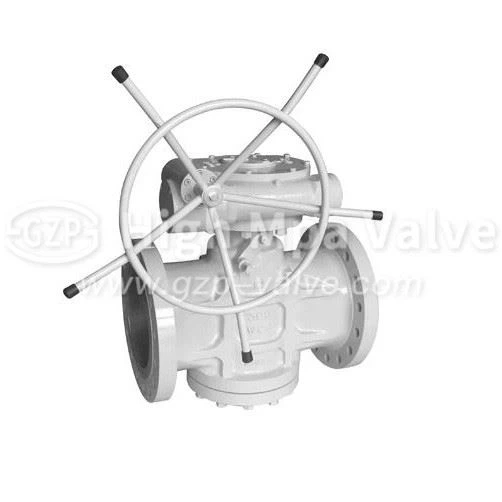

Válvula PLUG Lubrificada

Válvula de plugue-API 6D
Padrão Curto
Padrão regular
Padrão Venturi

Enviar inquérito

Descrição

Válvula de plugue lubrificada de equilíbrio de pressão

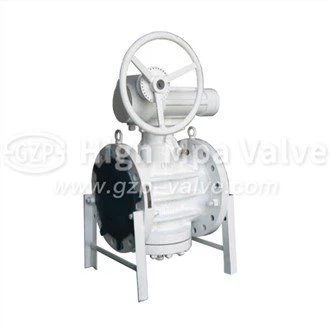

Válvula de plugue-API 6D

Padrão Curto

Padrão regular

Padrão Venturi

Classe: 150-2500

Tamanho: 1/2 ”-36”

Conexão finalizada:

ASME B 16.5 na face elevada (RF), face plana (FF) e junta tipo anel (RTJ）

ASME B 16.25 em extremidades de solda de topo.

1. Dimensões face a face: conforme ASME B 16.10.

2. Temperatura: -29 ℃ a 350 ℃

Abreviações para Dimensões da válvula& Tabelas de peso

Dados técnicos
Extremidades BW de solda de topo	ASME B16.25, DIN 3239, BS 2080, EN 12627
Faixa de temperatura	-29°~ 350°C
Recurso de design
Construção	Tipo levantado, tipo manga, tipo invertido, tipo jaqueta
Porta	Furo total e furo reduzido
Tipo de plugue	tipo de plugue
Tronco	Haste à prova de explosão
Vedação do assento	sede de metal, sede macia, vedação lubrificada,
Operação da válvula	Engrenagem, pneumática, hidráulica, atuadores elétricos.
Operação da válvula	Bypass, dispositivos de bloqueio, haste estendida, etc
Fire Safe	API 607, BS 6755, API599
Outro design	Design antiestático, design de alívio de pressão automático, design de injeção de graxa de emergência, válvula de drenagem, design anti-corrosão, design anti-enxofre, etc.
Inspeção e Teste
Inspeção visual	MSS SP-55
Inspeção de Material	Teste PMI ---- Análise Química
	Teste de HB --- Teste de dureza
	UT --- Teste Ultrassônico
	RT --- Teste Radiográfico
	MT --- Teste Magnético
	Teste NDT não destrutivo
Inspeção de dimensão	De acordo com desenhos
Inspeção e teste de válvula	API 598, DIN 3230, EN 12266, BS 5146

Face a face, dimensão de ponta a ponta:

Em conformidade com ASME B16.10&dimensão quot; L “neste catálogo está em conformidade com o padrão API

Fabricado como padrão regular ou venturi com dimensão Face a Face sendo curta

VÁLVULA	nps	2	3	4	6	8	10	12	14	16	18	20	22	24
Max.Diff. Pressão	bar	110	100	80	80	80	75	75	75	70	70	70	70	70
Coeficiente de Fluxo	Kv	140	280	490	860	1600	2150	3000	5000	6800	12000	16000	22000	28000
Torque	Nm	280	550	1000	1800	3200	4400	6600	8000	10000	15000	19000	24000	32000
DADOS DA CAIXA DE ENGRENAGENS	QTY
Fabricante		CML ou Vastaş (IP67 opcional)
Tipo de caixa de engrenagens		-	-	-	M12	M14	M15	M1	M20	M30	M30	GS200	GS200	GS250
Máx. Torque de saída	Nm				1000	1800	3400	4500	6000	10800	10800	22500	22500
Máx. Torque de entrada	Nm				88.5	111	166	170	105	109	109	276	276
Razão	não.				42:1	60:1	68:1	88	183:1	309:1	309:1	212:1	212:1
Flange de saída		F14 F16 F20 F25 F30 F30 F30 F35 F35
Volante / flange de entrada	milímetros /não				400 / F10			500 / F14			500 / F16
Vire (para abrir-fechar)	não.				10,5	15	17	22	45,75	77,3	77,3	53	53

Válvula macho curta Patern

Válvula macho de padrão rugular

Padrão Venturi

Válvula macho do tipo lubrificado

Todas as faces da sede serão lubrificadas por meio de ranhuras nas superfícies do obturador e cavidade do corpo.

Ranhuras de lubrificação

Lubrificante

Lista regular de materiais para válvula macho do tipo lubrificado

Não.	Descrição	Material Padrão
1	Corpo	Aço Carbono A216 Gr. WCB
2	Plug (1)	ASTM A 216 Gr. WCB / A395 Gr. 60-40-18
3	Cobrir	A515 Gr. 70
4	Tronco	Aço Inoxidável A276 Tipo 410
5	Glândula	A515 Gr. 70
6	Diafragma	Aço Inoxidável A167 Tipo 304
7	Parafuso de Ajuste	Liga de aço A322 Gr. 4140
8	Bola de Impulso	Cr. Aço Gr. 200, A295 Tipo 52100
9	Assento esférico axial	Liga de aço AISI 4140
10	Botão de pressão	Aço carbono
11	Cover Studs	Liga de aço A193 Gr. B7
12	Cover Stud Nuts	Aço Carbono A194 Gr. 2h
13	Glândula e parafuso de tampa	Aço Carbono A449 Gr. 5
14	Embalagem de Haste	Grafite
15	Balance Spring	Inconel X750
16	Acoplamento de haste para plugue	Liga de aço A322 Gr. 4140
17	Válvula de retenção de plugue	Aço Comercial
18	Válvula de retenção de selante	Aço Comercial
19	Adaptador de injeção de selante	Aço Comercial
20	Junta de Tampa	Aço macio
21	Selo Ambiental Caule	Elastômero
22	Selos ambientais dos pregos da tampa	Buna N
23	Stop Collar	Aço carbono
24	Pin de parada	Aço carbono
25	Retentor	Aço carbono
26	Capa de Ajuste	Aço carbono
27	Junta de tampa de ajuste	Fibra Natural
28	Parafuso da tampa de ajuste	Aço carbono
29	Placa de identificação*	Aço inoxidável 304

Vantagens

As válvulas macho têm vantagens inerentes sobre os outros tipos convencionais de válvulas, especialmente quando usadas em serviços corrosivos ou erosivos. Algumas dessas vantagens são:

As superfícies vitais do plugue são autoprotetoras e autolimpantes. Quando totalmente aberto, todas as superfícies de assentamento usinadas do obturador são protegidas contra erosão ou materiais corrosivos. Quando fechada, apenas uma pequena área, que não é necessária para efetuar um fechamento positivo, é exposta ao fluido da linha.

1. Auto-limpeza das superfícies de assento

A ação de cisalhamento da válvula do obturador raspa qualquer ingrediente abrasivo que possa tocar o obturador na posição fechada.

2. Fluxo suave

A passagem direta através da porta do tampão permite um fluxo desobstruído e suave, não oferecendo oportunidade para sedimentos ou incrustações serem coletados.

3. Fechamento hermético da bolha

O bujão lubrificado e o sistema de vedação garantem um fechamento hermético positivo quando mantido de maneira adequada.

De facil operação

A operação positiva de um quarto de volta é rápida e segura.
