ASME B16.47 RF

ASME B16.47 RF

Flanges ASME B 16.47 Série A e MSS SP 44 RF

Enviar inquérito

Descrição

Flanges ASME B 16.47 Série A e MSS SP 44 RF

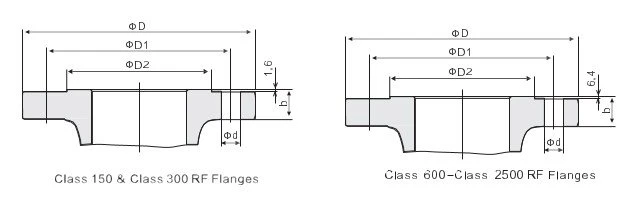

QQ20220704142814

Aula	Tamanho		Dimensões (mm)					Parafuso
Aula	DN	NPS	D	D1	D2	b	d	Número	Diam(in)
Classe 150	650	26	870	806.5	749	68.5	35	24	1.1/4
	700	28	927	863.6	800	71.5	35	28	1.1/4
	750	30	984	914.4	857	75	35	28	1.1/4
	800	32	1060	977.9	914	81	41	28	1.1/2
	850	34	1111	1028.7	965	82.5	41	32	1.1/2
	900	36	1168	1085.9	1022	90.5	41	32	1.1/2
	950	38	1238	1149.4	1073	87.5	41	32	1.1/2
	1000	40	1289	1200.2	1124	90.5	41	36	1.1/2
	1050	42	1346	1257.3	1194	96.8	41	36	1.1/2
	1200	48	1511	1422.4	1359	108	41	44	1.1/2
	1350	54	1683	1593.9	1511	120.5	48	44	1.3/4
	1400	56	1746	1651	1575	124	48	48	1.3/4
	1500	60	1854	1759	1676	132	48	52	1.3/4
Classe 300	650	26	972	876.3	749	79.2	44	28	1.5/8
	700	28	1035	939.8	800	86	44	28	1.5/8
	750	30	1092	997	857	92	48	28	1.3/4
	800	32	1149	1054.1	914	99	51	28	1.7/8
	850	34	1207	1104.9	965	101.6	51	28	1.7/8
	900	36	1270	1168.4	1022	104.6	54	32	2
	950	38	1168	1092.2	1029	108	41	32	1.1/2
	1000	40	1238	1155.7	1086	114.3	44	32	1.5/8
	1050	42	1289	1206.5	1137	119.1	44	32	1.5/8
	1200	48	1467	1371.6	1302	133.5	51	32	1.7/8
Classe 600	650	26	1016	914.4	749	108	51	28	1.7/8
	700	28	1073	965.2	800	111.5	54	28	2
	750	30	1130	1022.4	857	114.3	54	28	2
	800	32	1194	1079.5	914	117.3	60	28	2.1/4
	850	34	1245	1130.3	965	121	60	28	2.1/4
	900	36	1314	1193.8	1022	124	67	28	2.1/2
Classe 900	650	26	1086	952.5	749	140	73	20	2.3/4
Classe 900	700	28	1186	1022.4	800	143	79	20	3

Flanges ASME B 16.47 Série B e API 605 RF

Aula	Tamanho		Dimensões (mm)					Parafuso
Aula	DN	NPS	D	D1	D2	b	d	Número	Diam(in)
Classe 150	650	26	786	744.5	711	41	22	36	3/4
	700	28	837	795.3	762	44.5	22	40	3/4
	750	30	887	846.1	813	44.5	22	44	3/4
	800	32	941	900.2	864	46	22	48	3/4
	850	34	1005	957.3	921	49.5	25	40	7/8
	900	36	1057	1009.7	972	52.5	25	44	7/8
	950	38	1124	1069.8	1022	54	28	40	1
	1000	40	1175	1120.6	1080	55.6	28	44	1
	1050	42	1226	1171.4	1130	58.6	28	48	1
	1200	48	1392	1335	1289	65	32	44	1.1/8
	1350	54	1549	1492.3	1441	71.5	32	56	1.1/8
	1400	56	1600	1543.1	1492	73	32	60	1.1/8
	1500	60	1726	1662.2	1600	76.2	35	52	1.1/4
Classe 300	650	26	867	803.1	737	89	35	32	1.1/4
	700	28	921	857.3	787	89	35	36	1.1/4
	750	30	991	920.8	845	93.7	38	36	1.3/8
	800	32	1054	977.9	902	103	41	32	1.1/2
	850	34	1108	1031.7	953	103	41	36	1.1/2
	900	36	1171	1089.2	1010	103	44	32	1.5/8
	950	38	1222	1140	1060	111.2	44	36	1.5/8
	1000	40	1273	1190.8	1115	116	44	40	1.5/8
	1050	42	1334	1244.6	1168	119	48	36	1.3/4
	1200	48	1511	1416.1	1327	128.5	51	40	1.7/8
Classe 600	650	26	889	806.5	727	111.2	44	28	1.5/8
	700	28	953	863.6	784	116	48	28	1.3/4
	750	30	1022	827.1	841	125.5	51	28	1.5/8
	800	32	1086	984.3	895	130	54	28	2
	850	34	1162	1054.1	953	141.2	60	24	2.1/4
	900	36	1213	1104.9	1010	146	60	28	2.1/4
Classe 900	650	26	1022	901.7	762	135	67	20	2.1/2
Classe 900	700	28	1105	971.6	819	147.5	73	20	2.3/4
