Como fornecedor de válvulas esféricas, sou frequentemente questionado sobre o mecanismo de funcionamento dos atuadores pneumáticos nas válvulas esféricas. Neste blog explicarei detalhadamente como funciona um atuador pneumático em uma válvula esfera, abordando seus componentes, princípios de funcionamento, vantagens e aplicações.
Componentes de um atuador pneumático em uma válvula esférica
Um sistema de atuador pneumático para uma válvula esférica consiste em vários componentes principais. Em primeiro lugar, existe o próprio corpo do atuador. Normalmente é feito de materiais como alumínio ou aço inoxidável, escolhidos por sua durabilidade e resistência à corrosão. Dentro do corpo do atuador existem duas câmaras primárias separadas por um pistão. O pistão é uma parte crucial que se move para frente e para trás dentro das câmaras com base na pressão do ar aplicada.
O sistema de abastecimento de ar é outro componente essencial. Ele fornece o ar comprimido necessário para o funcionamento do atuador. Este sistema inclui um compressor de ar, que gera o ar comprimido, e uma série de tubos e conexões para fornecer o ar ao atuador. Existem também válvulas de controle, como válvulas solenóides, que regulam o fluxo de ar para dentro e para fora das câmaras do atuador.
A válvula esférica, é claro, é o dispositivo final que o atuador pneumático controla. A válvula esférica possui um disco esférico (a esfera) com um orifício no meio. Quando a esfera é girada, o furo pode alinhar-se com o tubo para permitir o fluxo do fluido (posição aberta) ou ser perpendicular ao tubo para bloquear o fluxo (posição fechada).
Princípios de Trabalho
A operação de um atuador pneumático em uma válvula esférica é baseada nos princípios da pressão do ar e do movimento mecânico. Vamos começar com o conceito básico de atuador pneumático de dupla ação.
Em um atuador de dupla ação, o ar comprimido é fornecido a uma das duas câmaras em cada lado do pistão. Quando o ar é introduzido na primeira câmara, cria uma diferença de pressão entre as duas câmaras. A pressão mais elevada na primeira câmara empurra o pistão em direção à segunda câmara. Este movimento linear do pistão é então convertido em movimento rotacional através de uma ligação mecânica.
A ligação mecânica é geralmente um sistema de cremalheira e pinhão ou um mecanismo scotch-yoke. Em um sistema de cremalheira e pinhão, o movimento linear do pistão move uma cremalheira (uma barra dentada). A cremalheira engata em um pinhão (uma pequena engrenagem) preso à haste da válvula esférica. À medida que a cremalheira se move, ela gira o pinhão, que por sua vez gira a haste da válvula esférica e a esfera dentro da válvula.
Para um atuador pneumático de ação única, ele usa a pressão do ar para mover o pistão em uma direção (geralmente para abrir a válvula) e uma mola para retornar o pistão à sua posição original (fechando a válvula). Quando o ar comprimido é fornecido ao atuador, a pressão do ar supera a força da mola, movendo o pistão e abrindo a válvula. Quando o fornecimento de ar é interrompido, a força da mola empurra o pistão para trás, fechando a válvula.
Vantagens de usar um atuador pneumático em uma válvula esférica
Existem várias vantagens em usar um atuador pneumático em uma válvula esférica. Uma das vantagens mais significativas é a velocidade. Os atuadores pneumáticos podem abrir e fechar válvulas de esfera muito rapidamente, o que é crucial em aplicações onde é necessário um controle rápido de fluxo. Por exemplo, em sistemas de desligamento de emergência, um atuador pneumático pode fechar uma válvula esférica em questão de segundos para evitar a propagação de materiais perigosos.
Outra vantagem é a confiabilidade. Os sistemas pneumáticos são relativamente simples em comparação com outros tipos de atuadores, como atuadores elétricos ou hidráulicos. Eles têm menos peças móveis, o que significa que há menos componentes que podem falhar. Além disso, o ar comprimido está prontamente disponível em muitos ambientes industriais, tornando-o uma fonte de energia conveniente.
Os atuadores pneumáticos também são econômicos. O investimento inicial para um atuador pneumático é geralmente inferior ao de um atuador elétrico ou hidráulico. Além disso, os custos operacionais são relativamente baixos, uma vez que o ar comprimido já é frequentemente utilizado em processos industriais e os requisitos de manutenção são mínimos.
Aplicativos
Atuadores pneumáticos em válvulas esféricas são amplamente utilizados em diversos setores. Na indústria de petróleo e gás, eles são usados em oleodutos para controlar o fluxo de petróleo bruto, gás natural e produtos refinados. Eles podem ser encontrados em instalações onshore e offshore, onde o controle de fluxo rápido e confiável é essencial para segurança e operação eficiente.
Na indústria química, válvulas de esfera com acionamento pneumático são usadas para lidar com produtos químicos corrosivos e perigosos. A capacidade de abrir e fechar rapidamente a válvula ajuda a evitar vazamentos e derramamentos, protegendo o meio ambiente e os trabalhadores.
A indústria de alimentos e bebidas também se beneficia das válvulas esfera acionadas pneumáticamente. Essas válvulas são usadas para controlar o fluxo de líquidos como leite, suco e cerveja. Muitas vezes são feitos de materiais que atendem a rígidos padrões de higiene, garantindo a segurança e a qualidade dos produtos.

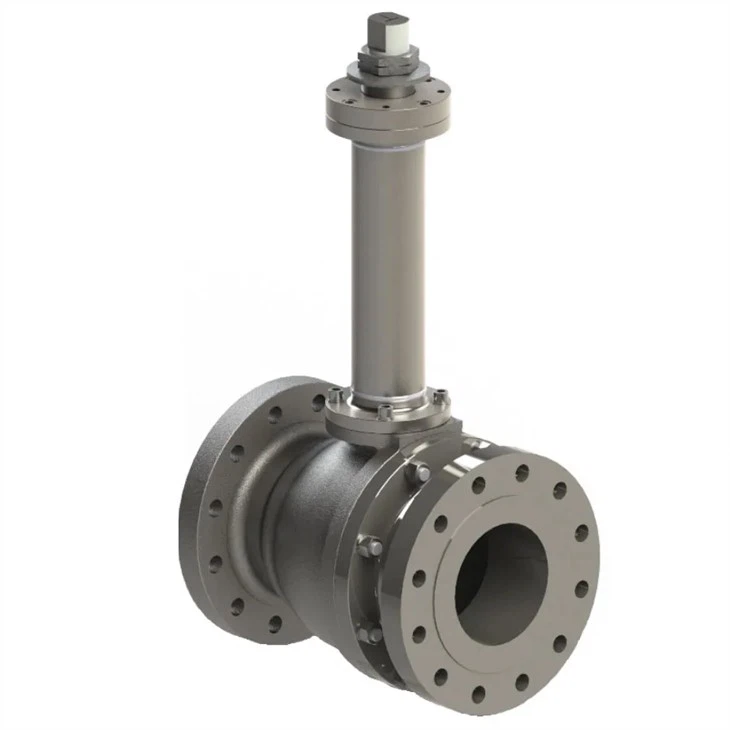

Se você procura válvulas de esfera de alta qualidade com atuadores pneumáticos, somos seu fornecedor confiável. Oferecemos uma ampla gama de válvulas de esfera, incluindoVálvula de esfera criogênica, que foi projetado para operar em ambientes com temperaturas extremamente baixas. Nossas válvulas são feitas com materiais da mais alta qualidade e técnicas de fabricação avançadas para garantir desempenho e confiabilidade a longo prazo.
Se você estiver interessado em nossos produtos ou tiver alguma dúvida sobre válvulas de esfera com atuação pneumática, não hesite em nos contatar para compras e discussões adicionais. Temos o compromisso de fornecer a você as melhores soluções para suas necessidades de controle de fluxo.
Referências
- "Válvulas Industriais: Seleção, Especificação e Instalação" pela Valve Manufacturers Association.
- "Manual de Sistemas Pneumáticos" da Associação de Fabricantes de Equipamentos Pneumáticos.
